(동탄컴퓨터) 20M HDMI 케이블 화면 출력 확인 중









 동탄과 병점 그리고 오산에서 부동산 매장을 3곳 운영하는 손님께서 천장으로 케이블(DVI to HDMI)을 깔았는데, 새로 구입하신 컴퓨터의 내장그래픽으로 연결하면, 화면 출력이 제대로 안된다고 찾아오셨습니다. 내장 그래픽은 DVI는 없고 HDMI, DP, RGB 등의 출력포트만 있었는데요. DP 또는 HDMI포트를 DVI 젠더로 변환했을 때, 모니터에서 신호를 찾을 수 없다는 메시지가 뜬다고 하네요.











 변환 젠더를 사용하면, 아무래도 저항이 많이 생겨서, 디지털 신호가 멀리 못 가는 듯 보입니다. 어쩔 수 없이 DVI 포트가 있는 그래픽카드를 새로 장착했습니다.

동탄 HDMI 20미터 케이블









 제가 별도로 출장은 못 나가기 때문에, 정상적으로 화면이 출력되는 걸 확인하기 위해서 매장에 있는 가장 긴 HDMI 케이블 20M짜리를 통해서 테스트를 진행해 봤습니다. 아래와 같이, 20미터 케이블에 기존 모니터 케이블(HDMI)을 연장 젠더로 연결하면, 화면이 깨지거나 안 나오지만,

연장젠더를 이용하면 화면이 깨지거나 안나옴

연장젠더를 이용해서 연결하면 안 나옴

















 HDMI 연장젠더를 통하지 않고 그래픽카드에 다이렉트로 연결했을 때, 화면이 정상적으로 출력되는 걸 확인할 수 있었습니다.







 HDMI 케이블은 30Cm, 2미터, 3미터, 5미터, 7미터, 10미터, 15미터, 20미터, HDMI 1.4, HDMI 2.0 제품을 보유하고 있습니다.



동탄 HDMI 케이블 15미터입니다.





수원 영통, 용인 기흥, 오산 세교, 평택

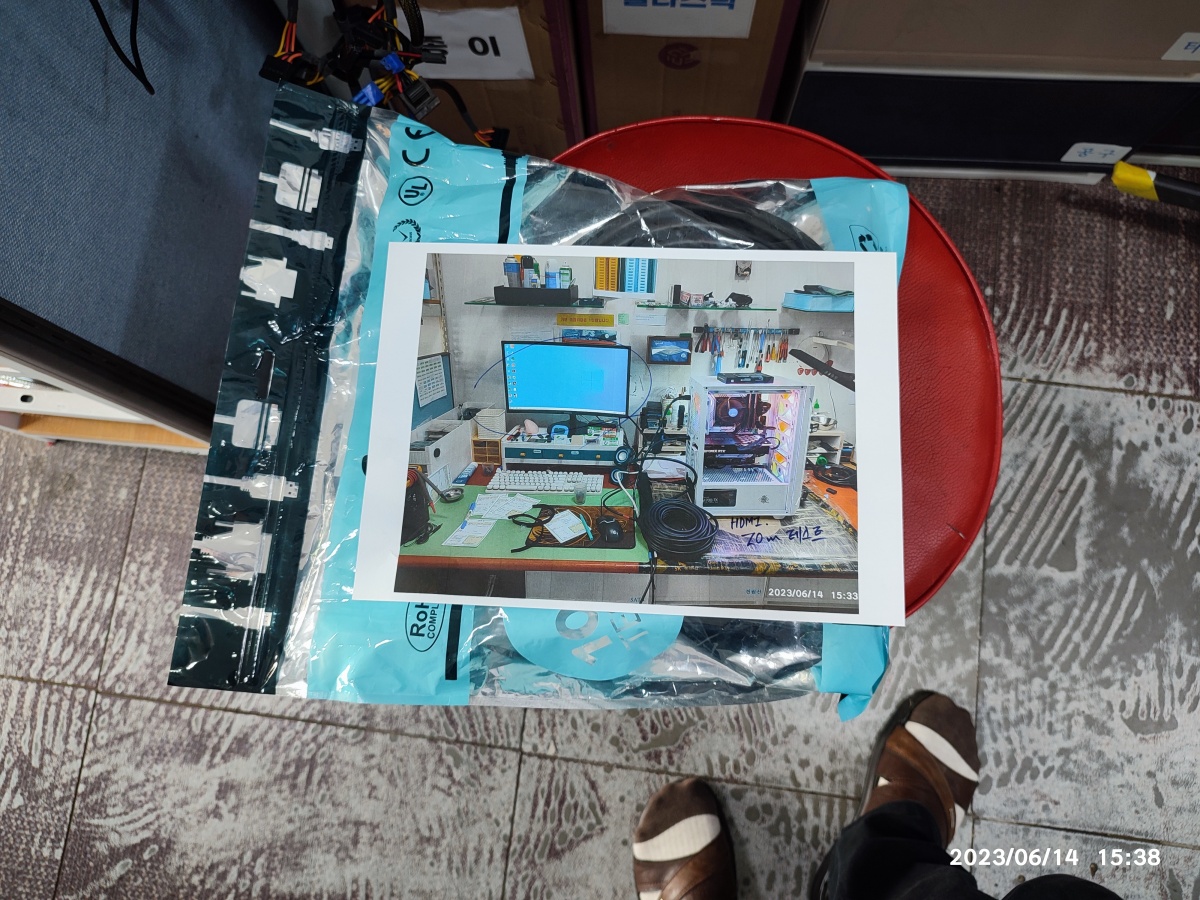

[ 2023년 06월 15일 ] HDMI 20M 테스트 화면



 HDMI 20미터 케이블을 설치하기 전에, 위와 같이 먼저 테스트를 해보셔야 합니다. 선을 깔고 나서 나중에 테스트하면 늦습니다. 먼저 테스트해서 화면이 정상적으로 나오는지? 확인할 필요가 있습니다. 경우에 따라서 장비에 따라서 20M 케이블로 송출이 안 되는 장비도 있습니다. (특히, 변환 젠더 사용할 경우, 내장그래픽 메이커 별 특성탈 경우, HDMI 연장선, 리피터 등에 연결할 경우)







그래서, 선로를 가설하기 전에 티브이나 모니터와 장치를 연결해서 확인할 필요가 있습니다. 선을 깔아놓고 호환이 안 되면 곤란하니깐요? 연장선, 변환 젠더 등은 중간에 저항이 걸려서 화면이 제대로 나오지 않을 수 있습니다. 다이렉트로 직접 연결하는 게 좋습니다. 그리고 케이블이 길어지면, 중간에 선정리 한다고 묶을 때, 타카로 고정하거나 꺾이면 내부 단선될 수 있습니다. 너무 타이트하게 선정리를 하시는 건 좋지 않습니다. 그리고 단자가 꺾이지 않도록 관리할 필요가 있습니다. HDMI 단자(끝부분) 파손된 경우에 수리 불가하며, HDMI 케이블 재 가설하셔야 합니다.





2023년 09월 23일 HDMI 20미터 화면 출력 테스트 중입니다. (손님께서 HDMI 케이블 정상 동작 테스트를 요청.)

HDMI 20M 케이블 화면 출력 테스트 중 (5분 동안 노이즈는 없는지 확인했습니다.)

 손님께서 30M HDMI 케이블을 인터넷으로 2개 구입하셨다고 하는데요. 모니터로 화면 출력이 안 된다고 20M HDMI 케이블을 찾으시네요. 저도 30M 길이의 HDMI 케이블은 없습니다. 20M 제품도 너무 길어서 출력하는 제품(노트북, PC, 세톱박스 등)에 따라서 출력이 안 될 수도 있어서 더 긴 제품은 안 갖다 놨습니다. 10M까지는 무난하게 출력되는 경우가 많고요. 15M 넘어가면서 영상 출력 기기에 따라서 출력이 잘 안 될 수 있습니다.





(20M 이상은 광케이블+구리 혼용 HDMI 케이블이 있다는데 그런 걸 사용해야지 않을까 싶습니다. 저희 매장에는 광 HDMI 케이블은 없습니다. 일반 구리선 규격의 HDMI V1.4 V2.0 제품만 있습니다.)







 HDMI 케이블이 길어지면, 가로줄 잡음이 낀다던지, 화면이 한 번씩 떨리거나 꺼졌다 켜지거나 반짝 거리는 현상 등 디지털 노이즈가 생길 수 있습니다. 선을 깔아놓고 테스트하기보단, 선을 깔기 전에 모니터 옆에 컴퓨터(출력 장치)를 놓고 연결해서 화면이 뜨는지를 5~10분 이상 "테스트"하고 선을 까는 게 좋습니다.







 그리고 HDMI 케이블은 내부 케이블이 얇고 많기 때문에 케이블 중간을 꺾거나 집으면 안 됩니다. 특히, 선을 고정시킨다고 못으로 박아서 케이블을 상하거나 중간에 심하게 꺾으면 케이블 내부 불량(단선)이 생길 수 있습니다. 부드럽게 걸리지 않게 케이블을 짛거나 찢겨지지 않도록 천천히 안전하게 가설하는 게 중요할 거 같습니다.





 UTP 랜선도 내부 케이블은 굉장히 얇은 전선이고 피복이 얇아서 내부 케이블이 손상되지 않도록 가설하는 게 중요합니다. HDMI 케이블은 랜선보다 더 많고 얇은 전선-케이블이 들었습니다. HDMI 마지막 단자가 꺾이거나 밟혀서 케이블 손상되는 경우도 있습니다. HDMI 케이블은 파손 수리가 안 됩니다. 항상 조심스럽게 가설 작업을 진행하는 게 좋습니다.

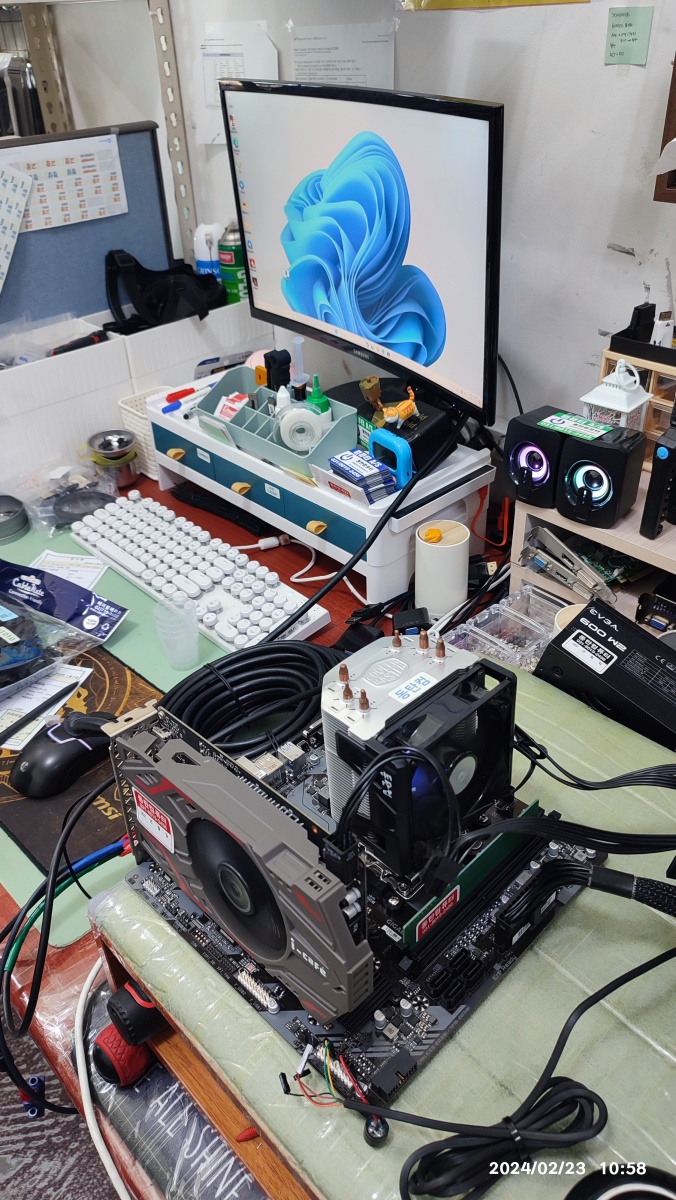

HDMI 20M 케이블 화면 출력 확인 중

HDMI 20M 케이블 화면 출력 확인 중

HDMI 20미터 모니터 출력 확인 중

---

[ 관련글 ] HDMI 케이블 분해 글

마이크로 HDMI 변환 케이블 분해 글 https://m.blog.naver.com/dongtancom/222632759345

마이크로 HDMI 젠더 분해



---

마이크로 HDMI 포트와 일반 HDMI 포트를 연결할 수 있는 HDMI 변환 케이블입니다. 1.5m, 2m

마이크로 HDMI 변환 케이블





마이크로 HDMI보다 한 치수 위의 미니 HDMI를 HDMI 포트에 연결할 수 있는 변환 젠더 및 케이블이 있습니다. (왼쪽 단자는 USB C타입 단자입니다. 크기 비교를 위해서 놔뒀습니다. 마이크로 HDMI는 USB C 단자보다 작습니다. 미니HDMI 단자는 USB C단자보다 큽니다.)

USB C단자와 미니 HDMI 젠더 / 케이블의 크기 비교
